KIINTEÄT-ITSEMÄT-VOITELUHOLKAT-JSP-KULUTUSLEVY

Toimintaperiaate ja ominaisuudet

JSP:n itse{0}}voitelevien laakereiden ydin on esisuunnitelluissa-rei'issä tai urissa, jotka on upotettu erittäin-lujaan messinkipohjaan (yleiset lajikkeet, kuten CuZn25A16Fe3Mn3 tai CuZn24AL6) kiinteillä voiteluaineilla, kuten PTFES24AL6, tai molybdeenidigrafiitti, tai molybdeenigrafiitti.

Sen toimintaperiaate on seuraava: Kitkan aikana pohja kantaa suurimman osan kuormituksesta, ja upotettu kiinteä voiteluaine siirtyy kitkapinnalle muodostaen tiukasti kiinnittyneen kiinteän voitelukalvon, mikä vähentää kitkaa ja kulumista. Käytön aikana upotettu voiteluaine täydentää kitkapintaa jatkuvasti ja saavuttaa pitkäaikaisen-itsevoitelun-.

Keskeisiä ominaisuuksia ovat:

Itse-voiteleva ja iskunkestävä-: voi toimia öljyttömässä-tai vaikeasti--muodostettavissa-öljy--olosuhteissa. Peruskupariseoksen korkea kovuus (HB210-270 tai korkeampi) tarjoaa erinomaisen iskunkestävyyden ja kulutuskestävyyden tavallisiin kupariholkkeihin verrattuna.

Laaja käyttölämpötila-alue: Soveltuu yleensä ympäristöihin -40 asteesta +300 asteeseen, jotkut tuotteet voivat saavuttaa 400 asteen lyhyitä aikoja.

Korroosion ja kemikaalien kestävyys: Kestää vettä tai happoa korroosiota.

Akselin suojaaminen kulumiselta: Muodostunut kiinteä siirtokalvo vähentää tehokkaasti akselin kulumista.

Tärkeimmät suorituskykyparametrit

Tuote	Tyypilliset parametrit/kuvaus
Pohjamateriaali	Erittäin{0}}luja messinki (esim. CuZn25A16Fe3Mn3, CuZn24AL6)
Pohjan kovuus	HB 210-270 tai HB 230-270
Äärimmäinen dynaaminen kuormitus n.	100 N/mm²
Kitkakerroin	< 0.16
Maksimi käyttölämpötila	300 astetta (Joissakin lähteissä mainitaan lyhyellä-aikavälillä jopa 400 astetta)
Suurin liukunopeus	Kuivakitka 0,4 m/s, öljyvoitelu 5 m/s
Sovellettavat käyttöehdot	Raskas kuorma, alhainen nopeus, edestakaisin tai värähtelevä liike

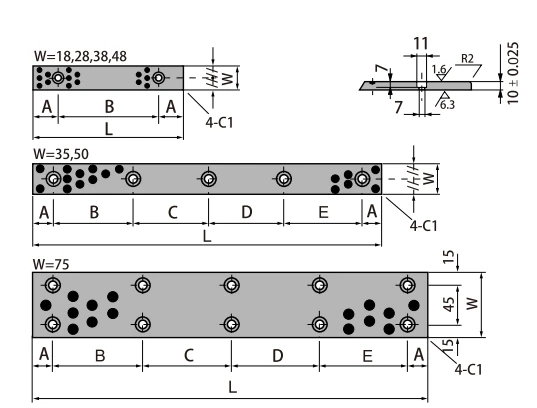

JSP Wear -levyn vakiokoko

product-537-408 product-322-325 product-332-328

Yksikkö: mm

Standardi nro	W	L	A	B	C	D	E	Litteäpäisen ruuvin koko	Määrä reikiä
JSP-1875	18	75	15	45				M6	2
JSP-18100		100	25	50
JSP-18125		125		75
JSP-18150		150		100
JSP-2875	28	75	15	45
JSP-28100		100	25	50
JSP-28125		125		75
JSP-28150		150		100
JSP-35100	35	100	20	60				M6
JSP-35150		150		55	55				3
JSP-35200		200		70	50	55			4
JSP-35250		250		70	70	70			4
JSP-35300		300		65	65	65	65		5
JSP-35350		350		80	75	75	80		5
JSP-3875	38	75	15	45				M6	2
JSP-38100		100	25	50
JSP-38125		125		75
JSP-38150		150		100
JSP-4875	48	75	15	45
JSP-48100		100	25	50
JSP-48125		125		75
JSP-48150		150		100
JSP-50100	50	100	20	60				M8
JSP-50150		150		55	55				3
JSP-50200		200		55	50	55			4
JSP-50250		250		70	70	70			4
JSP-50300		300		65	65	65	65		5
JSP-50400		400		90	90	90	90		5
JSP-75150	75	150		110					4
JSP-75200		200		80	80				6
JSP-75250		250		105	105				6
JSP-75300		300		85	90	85			8
JSP-75400		400		120	120	120			8
JSP-75500		500		115	115	115	115		10

Tyypilliset käyttöalueet

Itsevoitelevia JSP{0}}laakereita käytetään laajalti seuraavilla aloilla niiden erinomaisten ominaisuuksien vuoksi:

🏭Metallurgiset laitteet: Jatkuvavalukoneet, valssaamolaitteet.

🏭Raskaat koneet: Kaivoskoneet, suuret metallien suulakepuristuslaitteet.

🏭Kuljetus: Junatuet, laivat.

🏭Rakennuskoneet: Vesirakennuskoneet (esim. kaariportit), siltatuet.

🏭Teolliset muotit: Autojen korin paneelimuotit, ohjauslevyt leimausmuotteihin.

🏭Muut: Höyryturbiinit, ruiskuvalukoneet jne.

💎 Valinta- ja käyttövinkkejä

Valintaviite: JSP{0}}itsevoitelevan laakerin mallinumero (esim. JSP 30-50-10) kuvastaa yleensä sen perusmitat (esim. sisähalkaisija, ulkohalkaisija, paksuus). Tietyt mitat ja rakenteet, kuten öljyurat ja öljyreiät, voidaan räätälöidä käyttäjän piirustusten mukaan.

Asennuspisteet:

Asennusalustan pinnan karheuden suositellaan olevan alle Ra 3,2 μm.

Laakeria vasten hankaavan ohjauskiskon pinnan karheuden suositellaan olevan alle Ra 1,6 μm. Jos öljyuria tai öljyn reikiä tarvitaan, muista poistaa purseet.

Edut Yhteenveto: JSP-laakerit ovat huoltovapaita-, niillä on pitkä käyttöikä, ne voivat mukautua ankariin työolosuhteisiin (korkea lämpötila, pöly, voitelun puute jne.) eivätkä kulu hiomaakseliin.
