Syvän uran kuulalaakerin välys: luokitus, koodit ja käyttöalueet

Tarkkuuskonemaailmassa syväurakuulalaakereiden oikea sisävälys voi tehdä eron tasaisen,{0}}pitkän toiminnan ja ennenaikaisen järjestelmävian välillä.

Syväurakuulalaakerit ovat maailman laajimmin käytettyjä laakerityyppejä, jotka tunnetaan monipuolisuudestaan ​​ja tehokkuudestaan. Niiden suorituskyky riippuu kuitenkin tärkeästä, mutta usein huomiotta jätetystä tekijästä: sisäisestä välyksestä.

Tämä välys-sisäisen tilan määrä vierintäelementtien ja kulkuteiden välillä-on perustavanlaatuinen suunnitteluparametri, joka vaikuttaa suoraan laakerin käyttöikään, meluon, lämpötilaan ja koneen yleiseen toimintaan. Oikean välyksen valitseminen ei ole luksusta; se on optimaalisen suorituskyvyn välttämättömyys.

Laakerin sisäisen välyksen ymmärtäminen

Sisäinen säteittäinen välys yksinkertaisimmillaan on kokonaisetäisyys, jonka yksi laakerirengas voi liikkua suhteessa toiseen säteen suunnassa, kun laakeri on irrotettuna ja kuormittamaton. Tämä ei ole valmistustoleranssi, vaan tarkoituksellinen suunnitteluominaisuus, joka on rakennettu laakeriin tuotannon aikana.

Sisäisen puhdistuksen merkitystä ei voi yliarvioida. Se kompensoi lämpölaajenemista, varmistaa oikean kuorman jakautumisen ja vaikuttaa laakerin herkkyyteen kohdistusvirheille ja käyttöolosuhteille. Väärä välys-olipa liian tiukka tai liian löysä-voi aiheuttaa monia ongelmia, kuten liiallisen kuumuuden, lisääntyneen tärinän, lyhentyneen käyttöiän ja katastrofaalisen laakerin vaurion.

Sisäisen välyksen luokitus syväurakuulalaakereissa

Kansainväliset standardit, pääasiassa ISO 5753:1991 (hyväksytty Kiinassa GB/T 4604-1999), tarjoavat standardoidun kehyksen radiaalisen sisäisen välyksen luokittelulle.

Välysryhmät on merkitty erityisillä koodeilla, jotka siirtyvät tiukimmasta välyksimpään.

Pienikokoisissa ja halkaisijaltaan pienissä{0}}laakereissa käytetään usein eri asteikkoa, jonka etuliite on "MC" :

MC1: Pienin välys

MC2

MC3: Vakiovälys minilaakereille

MC4

MC5

MC6: Suurin välys

On tärkeää muistaa, että laakerin alkuvälys ennen asennusta ei ole sen toimintavälys. Laakerin asentaminen akselille (usein häiriösovituksella) ja sen asentaminen koteloon pienentää alkuvälystä. Lisäksi käytön aikana sisä- ja ulkorenkaiden lämpölaajeneminen muuttaa välystä edelleen.

Siksi oikean alkuvälysryhmän valitseminen edellyttää näiden tekijöiden huolellista harkintaa, jotta varmistetaan, että laakeri toimii ihanteellisesti.

Tarkkailu-: C3:n tyhjennys ja sen laaja käyttö

C3 välyslaakerit ansaitsevat erityistä huomiota, koska ne ovat luultavasti yleisimmin määritelty "löysä" välyslaakeri yleisiin teollisiin sovelluksiin.

Kun näet laakerimerkinnän, kuten *6208ZZ C3*, "C3" osoittaa sen sisäisen välysryhmän. C3-välys on suurempi kuin tavallinen CN-välys, mutta pienempi kuin C4 . Tämä erityinen alue tekee siitä poikkeuksellisen monipuolisen.

Miksi C3 on niin suosittu?
Se toimii turvamarginaalina lämpölaajenemista vastaan. Kun laakeri toimii kuormitettuna ja nopeudella, kitka tuottaa lämpöä. Sisärengas, joka tyypillisesti painetaan-sovitetaan akseliin, kuumenee kuin ulompi rengas, joka on usein sijoitettu viileämpään rakenteeseen. Tämä lämpötilaero saa sisärenkaan laajenemaan enemmän kuin ulomman renkaan, mikä vähentää tehokkaasti laakerin sisäistä välystä käytön aikana.

Jos tällaisessa skenaariossa käytettäisiin vakiovälyksen (CN) laakeria, tämä lämpövähennys voisi poistaa kaiken välyksen, mikä johtaisi esi{0}}kuormitustilaan. Tämä synnyttäisi liiallista lämpöä, lisää merkittävästi kitkaa ja johtaisi nopeasti laakerin rikkoutumiseen.

C3 välyslaakeri tarjoaa ylimääräisen "tilan" sisällä tämän lämpölaajenemisen huomioon ottamiseksi. Tämä varmistaa, että jopa käyttölämpötilassa laakeri säilyttää positiivisen välyksen, mikä mahdollistaa tasaisen toiminnan, oikean voitelun ja pitkän käyttöiän.

Oikean etäisyyden valitseminen: Sovellus{0}}Ohjeet

Oikean etäisyyden valitseminen on strateginen päätös. Tässä on opas, joka perustuu yleisiin sovellusalueisiin ja käyttöolosuhteisiin.

1. Yleiset koneet ja vakiosovellukset

Suositeltu välys: CN (C0) - Vakioetäisyys

Esimerkkejä: Vaihteistot, kuljettimet, teollisuuspuhaltimet ja materiaalinkäsittelylaitteet tasaisissa lämpötiloissa ja kohtuullisilla nopeuksilla.

Perustelut: Nämä sovellukset toimivat ennustettavissa olosuhteissa ilman äärimmäistä lämmöntuotantoa. Vakiovälys tarjoaa optimaalisen tasapainon suorituskyvyn ja pitkäikäisyyden välillä.

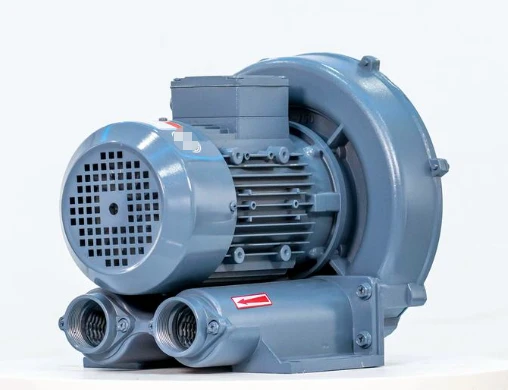

2. Sähkömoottorit, generaattorit ja{1}}nopeat sovellukset

Suositeltu välys: C3

Esimerkkejä: AC/DC-moottorit, generaattorit, pumput, kompressorit ja karakäytöt.

Perustelut: Näissä laitteissa esiintyy rutiininomaisesti merkittävää sisäistä lämpöä-. C3-välys kompensoi sisärenkaan (kuuma) ja ulkorenkaan (jäähdytin) välistä lämpölaajenemiseroa, mikä estää vaarallisen esikuormituksen ja varmistaa vakaan toiminnan. Kuten teollisuuden lähteissä on todettu, CM-välys (arvo välillä CN ja C3) on myös suunniteltu erityisesti moottorisovelluksiin, joissa erittäin kapea välysalue on kriittinen.

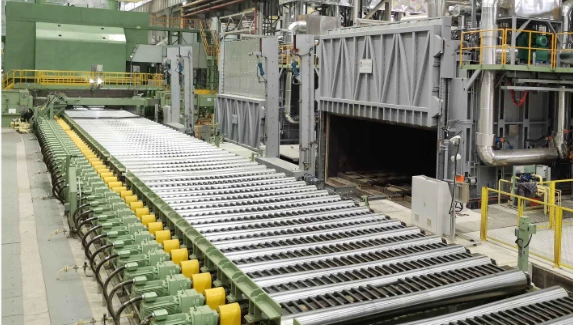

3. Korkea-lämpötila ja ankarat ympäristöt

Suositeltu välys: C4 tai C5

Esimerkkejä: Uunin kuljettimet, kuivaimen laakerit, metallurgiset laitteet ja sovellukset lämmönlähteiden lähellä.

Päättely: Ympäristöissä, joissa ympäristön lämpötila on korkea tai joissa itse laakeri on alttiina äärimmäiselle kuumuudelle, tapahtuu massiivinen lämpölaajeneminen. Suuret välysryhmät, kuten C4 ja C5, ovat välttämättömiä lämpölukituksen ja katastrofaalisen vian välttämiseksi. Esimerkiksi SKF:n korkean lämpötilan-syvissä urakuulalaakereissa, jotka on suunniteltu 350 asteen ympäristöihin, on erityisesti välys, joka on "kerroin C5".

4. Tarkkuus- ja-vähämeluiset sovellukset

Suositeltu välys: C2

Esimerkkejä: Työstökoneiden karat, tarkkuuslääketieteelliset instrumentit, mittauslaitteet ja audiolaitteet.

Perustelut: Nämä sovellukset vaativat minimaalista tärinää ja äärimmäistä pyörimistarkkuutta. Tiukemmat välykset mahdollistavat vierintäelementtien paremman hallinnan, mikä vähentää "ulosta"{1}}ja melua. Niitä käytetään paikoissa, joissa käyttölämpötilan tiedetään olevan vakaa ja alhainen.

Kriittinen huomio:
Vapaan tilan valinnassa on otettava huomioon myös asennustavat. Jos laakeri asennetaan raskaasti sekä akseliin että koteloon, seurauksena oleva alkuvälyksen pieneneminen on huomattava. Tällaisissa tapauksissa on valittava suurempi alkuvara (esim. C3 tai C4), jotta varmistetaan, että lopullinen käyttöetäisyys on oikea.

Johtopäätös: Suorituskyvyn optimointi oikealla välyksellä

Syvien urakuulalaakereiden oikean sisäisen välyksen ymmärtäminen ja valinta on luotettavan mekaanisen suunnittelun ja huollon kulmakivi. Se ei ole yksi-koko-kaikkiin-sopiva päätös, vaan tarkka laskelma, joka perustuu käyttönopeuteen, lämpötilaan, kuormitukseen ja sovitusolosuhteisiin.

Vakaissa, yleiskäyttöisissä{0}}sovelluksissa normaali CN (C0) -välys riittää.

Sähkömoottoreille,{0}}nopeille laitteille ja useimmille teollisuuskoneille C3-välys on monipuolinen ja turvallinen valinta lämpölaajenemisen hallintaan.

Korkeissa{0}}lämpötiloissa ja vaikeissa olosuhteissa harkitse C4- tai C5-etäisyyksiä kouristuksen estämiseksi.

Tiukempi C2-välys voi parantaa suorituskykyä-tarkoissa ja hiljaisissa{1}}järjestelmissä.

Muista aina, että laakerin välyskoodi on keskeinen osa sen nimeämistä. Sen huomiotta jättäminen voi johtaa odottamattomiin seisokkeihin ja kustannuksiin. Priorisoimalla oikean sisäisen välyksen varmistat, että koneesi käy pehmeämmin, kestää pidempään ja toimii tehokkaammin.
